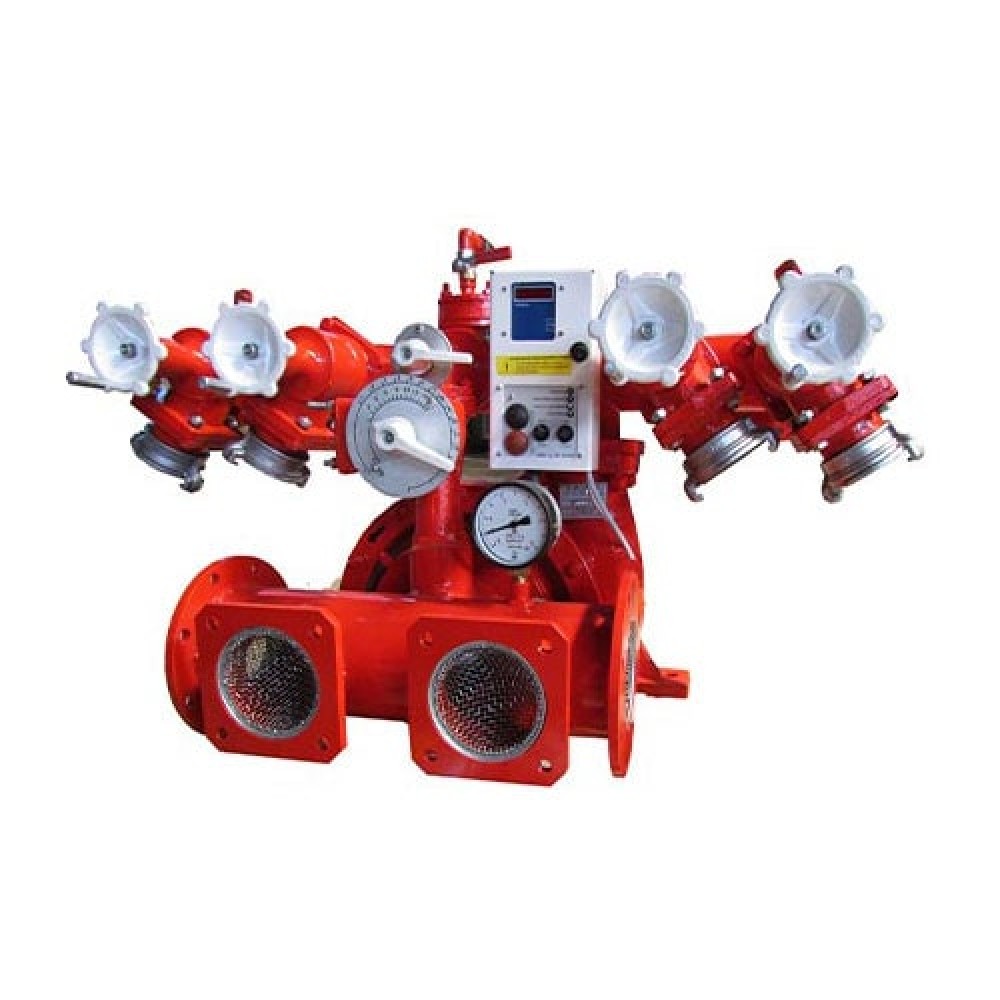

Насос пожарный НЦПН-70/100.М.Э24
Характеристики
| Время водозаполнения насоса водой с наибольшей геометрической выне более 60 сек | Время непрерывной работыне более 60 сек | Габаритные размеры при закрытых вентилях (длина х ширина х высот800 х 1020 х 900 мм |
| Количество и условный диаметр всасывающих патрубков4 х Ду125 мм | Количество и условный диаметр напорных (выходных) патрубков4 х Ду70 мм 1 х Ду80 мм 1 х Ду100 мм | Количество потребляемой энергии за один цикл водозаполнения0,5...2,0 А·ч |
| Коэффициент полезного действия насосане менее 65 % | Максимальная подача70 л/с | Максимальное давление на входе в насос6 кгс/см² |
Краткое описание
Насос пожарный НЦПН-70/100.М.Э24 разработан для подачи жидкости температурой до 30°С, содержанием твердых примесей до 0,5, при предельно допустимом размере твердых частиц 3 мм. Снабжен вакуумной системой водозаполнения. Напор – 115 м, подача воды – 70 л/с.
В комплект входит коллектор, пеносмеситель, измерительные приборы. Прибор оснащен закрытыми подшипниками, которые не требуют обслуживания на протяжении всего периода использования. На коллекторе расположены две боковые задвижки для напорных рукавов и одна центральная для направления потока в цистерну. Подача пенообразователя регулируется с помощью дозатора. Обратный клапан исключает риск попадания воды в пенобак.
Перед началом эксплуатации необходимо изучить паспорт изделия. К работе с прибором должны допускаться квалифицированные работники. От правильности использования зависит срок службы оборудования. При соблюдении требований и своевременном техническом обслуживании срок эксплуатации составляет 12 лет.
В комплект входит коллектор, пеносмеситель, измерительные приборы. Прибор оснащен закрытыми подшипниками, которые не требуют обслуживания на протяжении всего периода использования. На коллекторе расположены две боковые задвижки для напорных рукавов и одна центральная для направления потока в цистерну. Подача пенообразователя регулируется с помощью дозатора. Обратный клапан исключает риск попадания воды в пенобак.
Перед началом эксплуатации необходимо изучить паспорт изделия. К работе с прибором должны допускаться квалифицированные работники. От правильности использования зависит срок службы оборудования. При соблюдении требований и своевременном техническом обслуживании срок эксплуатации составляет 12 лет.
Нашли дешевле?
Описание
Насос пожарный НЦПН-70/100.М.Э24 разработан для подачи жидкости температурой до 30°С, содержанием твердых примесей до 0,5, при предельно допустимом размере твердых частиц 3 мм. Снабжен вакуумной системой водозаполнения. Напор – 115 м, подача воды – 70 л/с.
В комплект входит коллектор, пеносмеситель, измерительные приборы. Прибор оснащен закрытыми подшипниками, которые не требуют обслуживания на протяжении всего периода использования. На коллекторе расположены две боковые задвижки для напорных рукавов и одна центральная для направления потока в цистерну. Подача пенообразователя регулируется с помощью дозатора. Обратный клапан исключает риск попадания воды в пенобак.
Перед началом эксплуатации необходимо изучить паспорт изделия. К работе с прибором должны допускаться квалифицированные работники. От правильности использования зависит срок службы оборудования. При соблюдении требований и своевременном техническом обслуживании срок эксплуатации составляет 12 лет.
В комплект входит коллектор, пеносмеситель, измерительные приборы. Прибор оснащен закрытыми подшипниками, которые не требуют обслуживания на протяжении всего периода использования. На коллекторе расположены две боковые задвижки для напорных рукавов и одна центральная для направления потока в цистерну. Подача пенообразователя регулируется с помощью дозатора. Обратный клапан исключает риск попадания воды в пенобак.
Перед началом эксплуатации необходимо изучить паспорт изделия. К работе с прибором должны допускаться квалифицированные работники. От правильности использования зависит срок службы оборудования. При соблюдении требований и своевременном техническом обслуживании срок эксплуатации составляет 12 лет.
Технические характеристики Насос пожарный НЦПН-70/100.М.Э24
Характеристики
| Время водозаполнения насоса водой с наибольшей геометрической вы | не более 60 сек |
|---|---|
| Время непрерывной работы | не более 60 сек |
| Габаритные размеры при закрытых вентилях (длина х ширина х высот | 800 х 1020 х 900 мм |
| Количество и условный диаметр всасывающих патрубков | 4 х Ду125 мм |
| Количество и условный диаметр напорных (выходных) патрубков | 4 х Ду70 мм 1 х Ду80 мм 1 х Ду100 мм |
| Количество потребляемой энергии за один цикл водозаполнения | 0,5...2,0 А·ч |
| Коэффициент полезного действия насоса | не менее 65 % |
| Максимальная подача | 70 л/с |
| Максимальное давление на входе в насос | 6 кгс/см² |
| Максимальное давление на выходе из насоса | 15 кгс/см² * |
| Максимальное разрежение, создаваемое вакуумным насосом | 0,8 кгс/см² |
| Максимальный напор | 115 м |
| Масса (сухая) | не более 195 кг |
| Наибольшая геометрическая высота всасывания | 7,5 м |
| Наибольшая подача раствора пенообразователя с объемной концентра | 70 л/с |
| Напор насоса в номинальном режиме | не менее 100 м |
| Номинальная подача | 70 л/с |
| Номинальная частота вращения вала | 2150 об/мин |
| Номинальное напряжение питания | 24 В |
| Подача насоса при наибольшей геометрической высоте всасывания и | не менее 35 л/с |
| Потребляемая мощность в максимальном режиме | не более 150 кВт |
| Потребляемая мощность в номинальном режиме | не более 130 кВт |
| Потребляемый ток | 160 А |
| Средний расход масла за цикл работы | не менее 5 мл |
| Срок службы до списания | 12 лет |
| Тип вакуумной системы | вакуумная система водозаполнения с электрическим приводом (напряжение питания 24 В) |
| Тип дозирующего устройства | встроенное в насос, пеносмеситель с шестьнадцатью положениями дозатора |
| Тип насоса | центробежный |
| Уровень дозирования пенообразования: ○ диапазон регулирова | 1 ... 10 % 6±1; 3±0,5 % |
